第五节:木框架和屋顶（时间:3个星期）

第五节:木框架和屋顶

地基工程和所有附带程序全部完工后,就开始做整个房屋的筋骨部分:框架结构。
(补充说明:在北美地区,流行的木结构住宅,一般都采用工厂生产的规格木-标准尺寸木材现场组合搭建的轻型木结构形式。)

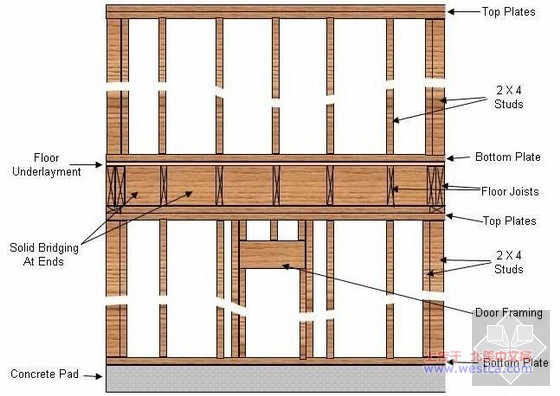

16补充配图:一轻型木结构墙体框架单元木材构件组成示意图

Floor Underlayment 楼面底板/地板垫层
Solid Bridging At Ends 楼层整体结构框架的两端
Concrete Pad 混凝土板
Top Plates (木框架上部的)顶板
2×4 Studs (规格木断面标称尺寸)2英寸×4 英寸立柱
Bottom PlateT (木框架下部的)底板
Floor Joists 地板搁栅/楼层木龙骨框架结构
Door Framing 门口框架

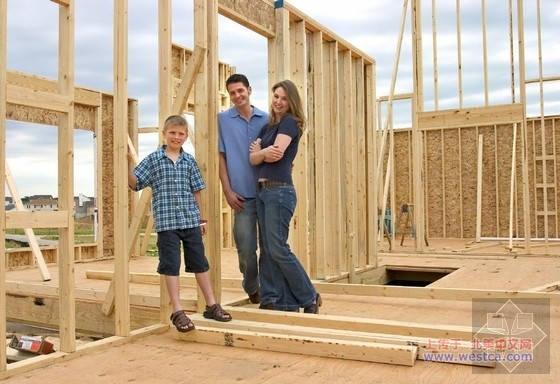

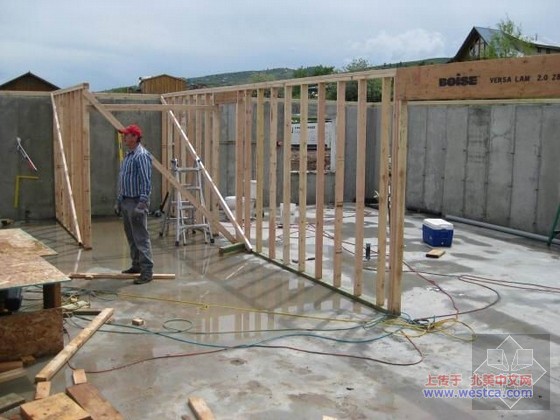

17补充配图:某独立住宅,轻型木结构框架墙体,施工现场。

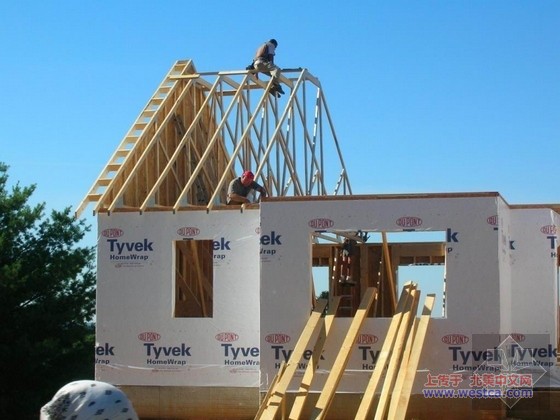

18补充配图:某独立住宅,轻型木结构桁架屋架,施工现场。

(立)起框架过程就没什么多说的,按照图纸搭积木般起到二层,房间间隔全部成型,再让屋顶架公司拖来在厂里预制好的三角形顶架,按距离排开,搁上顶板,又是一阵密集的钉枪声,屋顶就架好了。

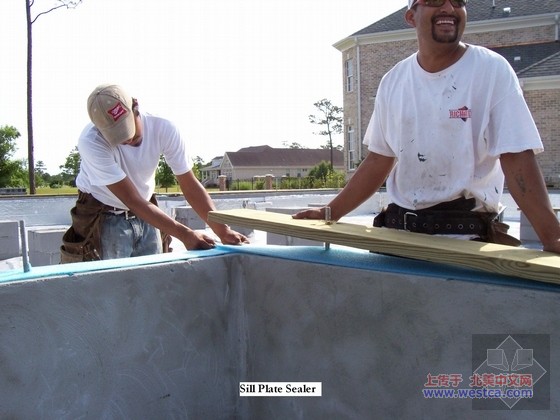

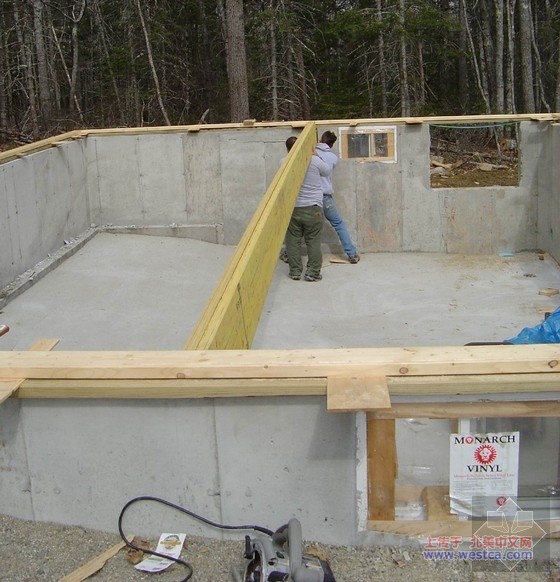

19补充配图:现浇钢筋混凝土地下室基础墙顶面,首先铺放一层塑料隔潮薄膜,然后铺放一层特制防腐木质底板,并使用螺栓让木材底板与混凝土基础墙体顶部固定连接。

20补充配图:现浇钢筋混凝土地下室上部,水平承重楼层结构部分的施工现场。使用了集成木材大梁,即文中所谓的“主梁是树脂复合材料”。

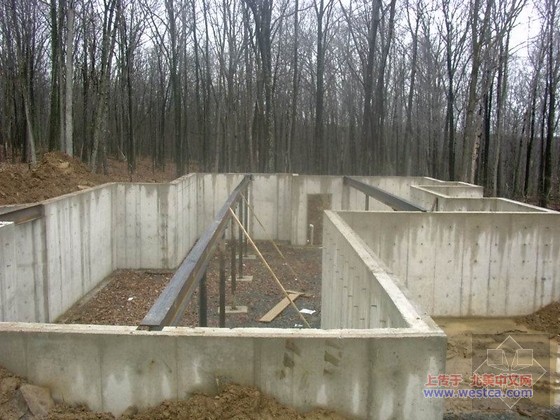

21补充配图:某现浇钢筋混凝土地下室内部的施工现场。

22补充配图:现浇钢筋混凝土地下室上部,水平承重楼层结构部分的施工现场。使用了连续大跨度的工字形钢梁,下部支撑,使用多根圆钢管柱子。

23补充配图:现浇钢筋混凝土地下室基础墙顶面,水平承重楼层结构部分的施工现场。采用了实木长板,立起当作梁使用,组合起来,构成楼层承重搁栅骨架。

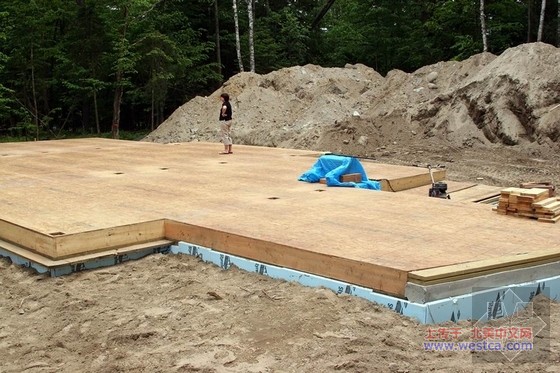

24补充配图:某独立住宅,现浇钢筋混凝土地下室基础墙顶面,水平承重楼层结构部分的施工现场。承重楼面结构板材,已经铺设完毕。

由于加拿大具有木材资源的优势,所以独立房屋的主体大多是采用木制结构,外框架大量使用的是2×8木条,内间隔是2×4木条,主梁是树脂复合材料,硬度和重量接近金属感,横梁都采用2×8复合木条。整个框架都是在现场装钉,框架底部有螺栓和基础的钢筋相连,其它连接基本上就是钉子了。

感慨的是,中国的木结构房屋从古至今都非常注重结构零部件之间的联结,会设计成全部或主要部位都以榫头相嵌,很多知名的古建筑甚至不使用任何金属。如福建永定建于明永乐年间的集庆楼,它的所有房间、楼梯、隔墙全部用杉木材料构建,相邻均靠榫头衔接,不用一枚铁钉,经历了近600年的风风雨雨,至今仍完整地保留着。而观察现在在加拿大的木制房屋,全反了,相连均靠铁钉或铁三角组件衔接,不用一处榫头。哈。不过这符合现在的生活节奏,只要承重,应力,抗震等计算达到应有强度就行。

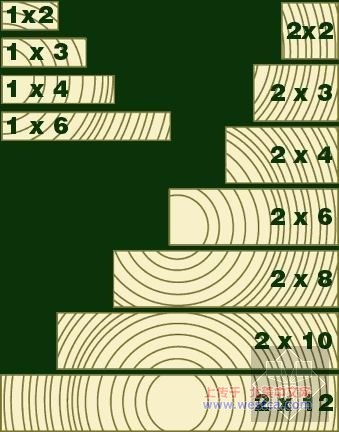

26补充配图:北美轻型木结构住宅所需标准木材(规格木)断面尺寸示意图

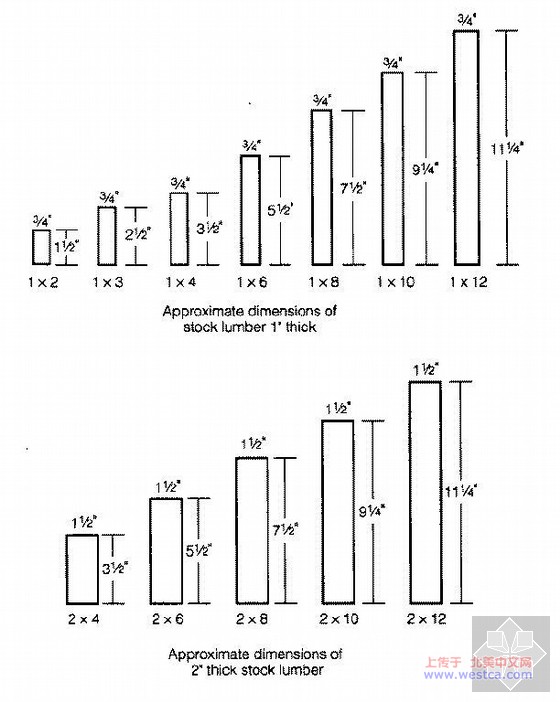

27补充配图:北美轻型木结构住宅所需标准木材(规格木)断面尺寸示意图

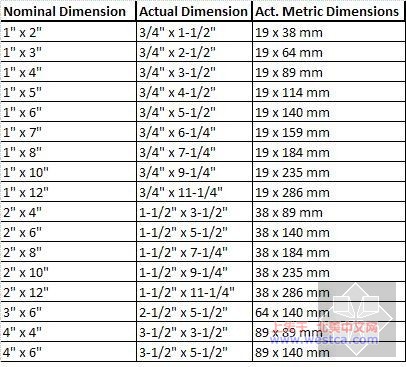

28补充配图:北美轻型木结构住宅所需标准木材断面:标称尺寸和实际尺寸对照表

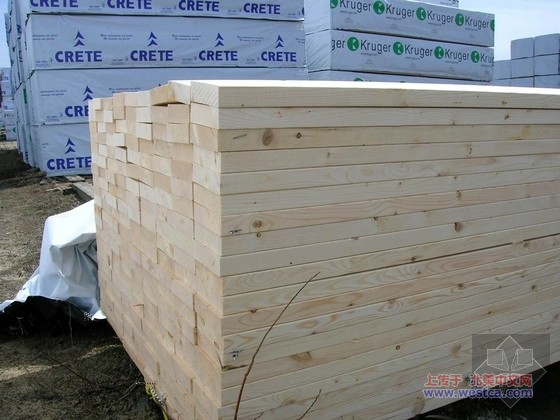

29补充配图:北美轻型木结构住宅所需标准木材实际产品堆放场地

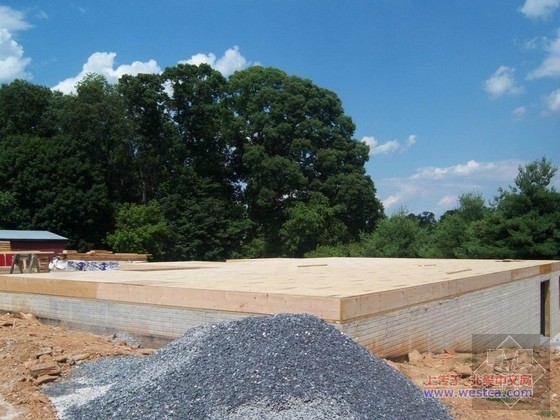

30补充配图:某独立住宅,现浇钢筋混凝土地下室基础墙顶面,水平承重楼层结构部分的施工现场。承重楼面结构板材,已经铺设完毕。

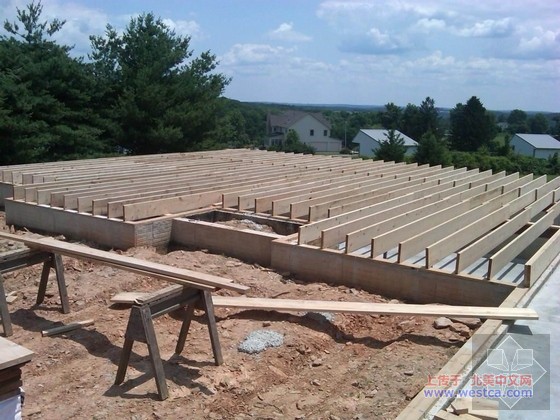

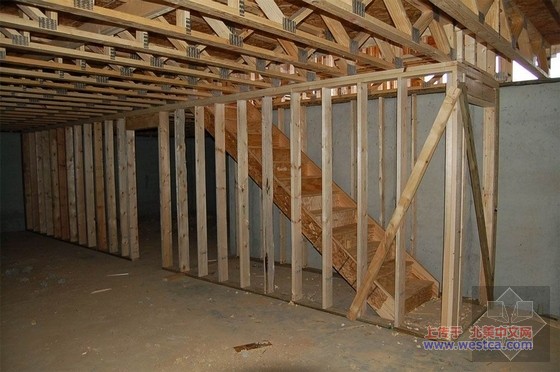

31补充配图:某独立住宅,现浇钢筋混凝土地下室内部,施工现场。承重楼面结构,采用桁架式木搁栅组合结构形式。
谈一下屋顶材料:常用有这几种(以价格高低为序,后括号内为设计使用时间或保用时间:

金属(有彩钢和铝合金的,50年);
水泥瓦(30年-40年);
木片(20年);
沥青片(30-40年);
碎石米(不详);
玻璃纤维片(不详);
树脂纤维整体喷涂(不详)。

现在最常用的就是水泥瓦和沥青片了,从防水功能来讲毫无优劣区别,价格相差却很多(不仅仅在本身材料上,对于屋架的承重也不一样),外观当然是瓦顶豪华些,但在保养维修确是沥青容易的多(举例,每年上屋顶,清理落叶、审视屋顶外观等活动时,瓦片就会容易被踩裂。),另外和外墙体的配色选择范围也大。所以现在已有这样的趋势,采用沥青片的多了起来,显示人们对屋顶的用料更讲究实用。看过西区几个200万的新屋,竟然也采用了沥青片。

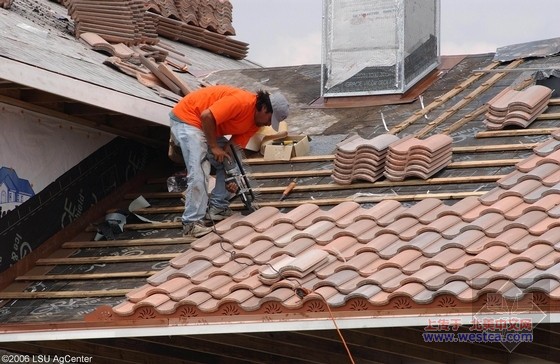

32补充配图:某独立住宅屋面使用水泥瓦的施工现场

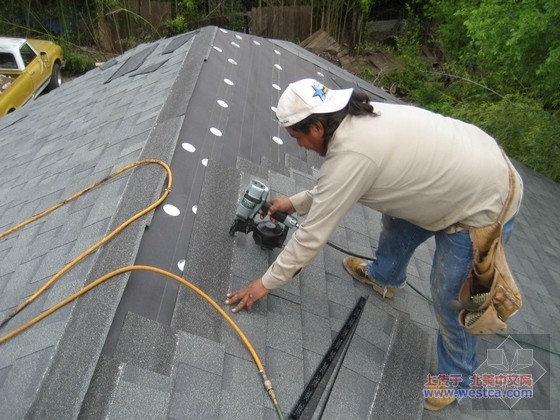

33补充配图:某独立住宅屋面使用沥青油毡瓦片材料的施工现场

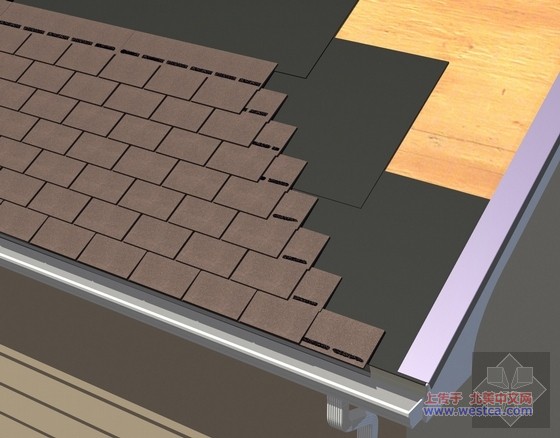

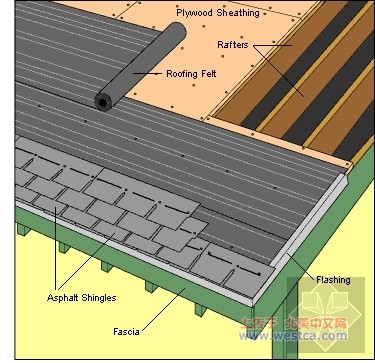

34补充配图:沥青油毡瓦片屋面构造组成示意图

35补充配图:沥青油毡瓦片屋面构造组成示意图

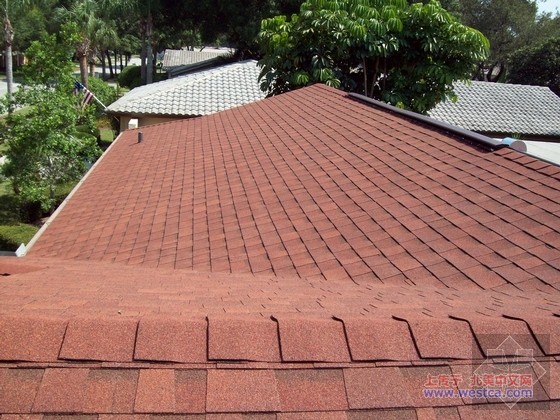

36补充配图:使用沥青油毡瓦片屋面顶部情况一例

考虑到这些,接受建筑商的建议,我也就选用了相对价廉物美(现在流行称性价比高)的沥青片了。
上屋顶也是钉枪,从下往上,钉一片,再覆盖一片 (盖住下片钉眼) ,留出天窗和各个管洞,直至盖完,最后钉上屋脊,完工。

上框架的同时,车库开始做工,水泥基础,框架,屋顶架,上屋顶。步骤相同。这些步骤和屋框架全部完工,再通过一次政府检查后,包括框架各种用料尺寸种类,框架结构布局是否符合原始设计,车库基础高低前后位置等等。这部分就全部完成了。

37补充配图:使用镀锌钢板加工的所谓的“齿板”固定节点位置的轻型木桁架屋架的施工现场

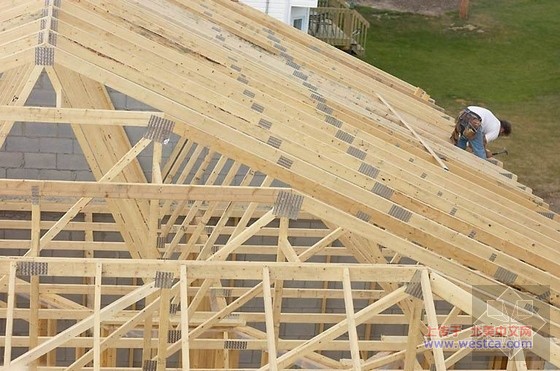

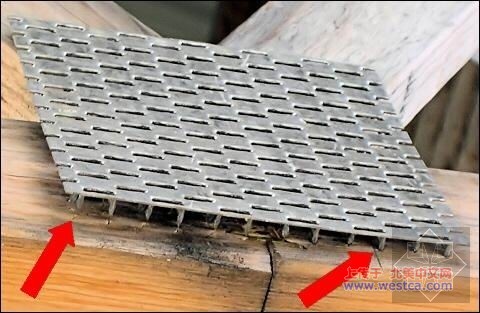

38补充配图:轻型木桁架屋架,节点位置,镀锌钢板齿板撬出情况。

本节已核准费用:
木工公司人工(包括地基模,车库):29,500.00
木料:16,000.00
屋顶人工材料:6,000.00
测量师:第三部分费用(车库定位):250.00。
本节已确认经过时间:3个星期。
